桩基的主要分类

1、按照基础的受力原理大致可分为摩擦桩和承载桩。

(1)摩擦桩:系利用地层与基桩的摩擦力来承载构造物并可分为压力桩及拉力桩,大致用于地层无坚硬之承载层或承载层较深。

(2)端承桩:系使基桩坐落于承载层上(坚硬岩层上)使其可以承载构造物。

2、按照施工方式可分为预制桩和灌注桩。

(1)预制桩:通过打桩机将预制的钢筋混凝土桩打入地下。优点是材料省,强度高,适用于较高要求的建筑,缺点是施工难度高,受机械数量限制施工时间长。

(2)灌注桩:首先在施工场地上钻孔,当达到所需深度后将钢筋笼放入,再浇灌混凝土。优点是施工难度低,尤其是人工挖孔桩,可以不受机械数量的限制,可多根桩基同时进行施工,节省时间,但比较消耗材料。

因为桩基施工属于隐蔽工程施工,地下不可预见的因素较多,地质条件较复杂,因此在过程中容易出现质量问题。而桩基础又是结构非常重要的受力构件,它的质量好坏直接关系到建筑物的结构安全和正常使用。由此可见,桩基检测显得尤为重要。桩基施工过程中常见的病害有:桩身断裂、裂缝、缩颈、夹泥、离析、蜂窝、松散、桩底沉渣等质量缺陷。

根据《公路工程基桩检测技术规程》(JTG/T 3512—2020)、《铁路工程基桩检测技术规程》(TB 10218-2019)、《建筑桩基检测技术规范》(JGJ 106-2014)中的相关规定,桩基检测的主要方法有:静载试验、钻芯法、低应变反射波法、高应变法、声波透射法等几种。

桩基检测的主要方法

(1)静载试验:这是目前公认的检测基桩竖向抗压承载力最直接、最可靠的试验方法。在桩顶部逐级施加竖向压力、竖向上拔力或水平推力,实测被检桩随时间产生的沉降、 上拔位移或水平位移,以确定相应的单桩竖向抗压承载力、单桩竖向抗拔承载力或单桩水平承载力的试验方法。

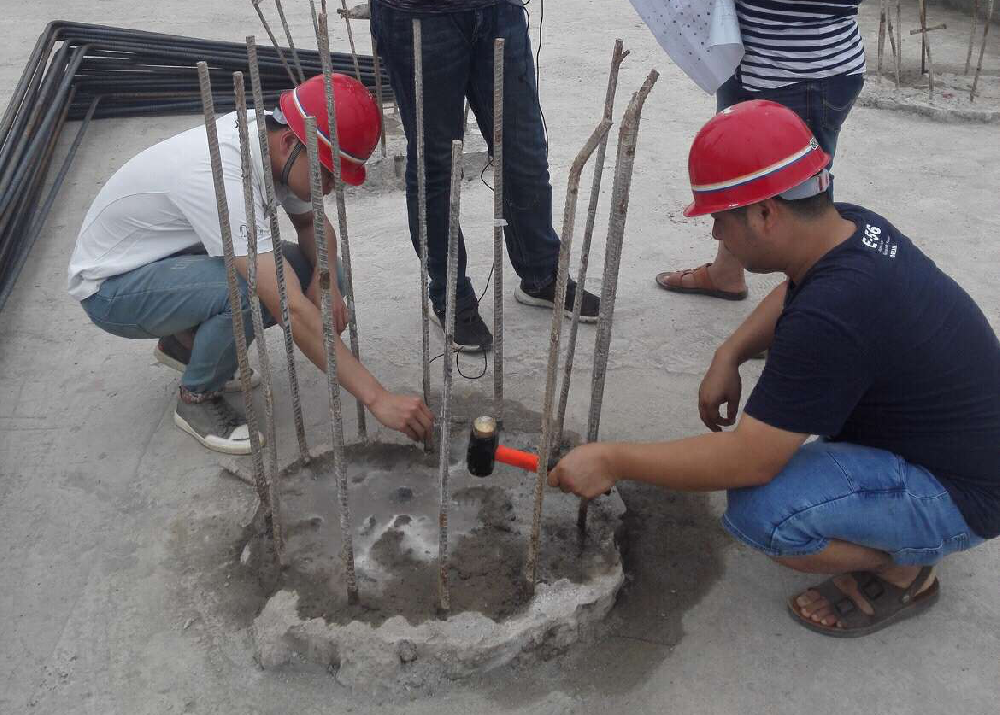

(2)低应变反射波法:在桩顶施加低能量冲击荷载,实测被检桩加速度(或速度)响应时程曲线,运用一维线弹性波动理论的时域和频域分析,对被检桩的桩身完整性进行评判的检测方法。

(3)高应变法:在桩顶施加高能量冲击荷载,实测被检桩力和速度信号,运用波动理论反演评判被检桩的轴向抗压承载力和桩身完整性的检测方法;同时也可用于选择桩型和桩端持力层、监控沉桩过程的检测方法。

(4)超声波法:在桩身混凝土内发射并接收超声波,实测超声波在混凝土介质中传播的声时、波幅和频率等参数的相对变化,对被检桩的桩身完整性进行评判的检测方法。

(5)钻孔取芯法:用钻机钻取芯样,对被检桩的桩长、桩身缺陷及其位置、桩底沉淀厚度以及桩身混凝土抗压强度、桩端岩土性状进行评判的检测方法。

基桩检测方法应综合考虑地质条件、桩型、施工工艺等因素选定。基桩检测除应符合本规程的规定外,尚应符合国家和行业现行有关标准的规定。根据不同检测对象和检测要求,当用一种检测方法对桩身完整性类别评判有疑问时,应选用其他不同的测试方法进行综合评判。为设计提供依据的承载力检测,应采用静载试验。

被检桩的选定应具有代表性和满足工程检测的特定要求;用于沉桩过程监控的桩型、材质、沉桩工艺及工程地质条件应与工程桩相同。灌注桩的试桩,在成孔后混凝土灌注前,必须进行孔径、孔深、沉淀厚度及桩孔倾斜度检测,没有代表性的桩不应作为试桩。

应根据委托方的具体要求,收集与检测工作相关的工程勘察资料、设计文件及施工记录等。应充分了解检测项目现场实施的可行性;应根据调查结果和检测目的,选择合理的检测方法并制定检测方案。现场检测工作应依据检测方案进行实施。检测单位应对检测数据进行分析和结果评判,出具检测报告。

采用低应变反射波法或声波透射法检测时,被检桩混凝土强度不得低于设计强度的70%且不得小于 15MPa,龄期不应少于7d。

对混凝土灌注桩进行承载力检测或钻孔取芯检测时,被检桩的混凝土龄期应达到28d 或强度达到设计要求。
