风电场沉降观测方法要求

风电场作为现代清洁能源的重要组成部分，其建设和运营过程中的安全性与稳定性至关重要。风电场通常建设在风力资源丰富但地质条件复杂的地区，这些地区往往存在地基软弱、地形起伏大等问题，因此风电场基础结构的沉降观测显得尤为重要。本文将详细介绍风电场沉降观测的目的、方法、技术要求以及实施步骤，以期为风电场的安全运营提供有力保障。

一、风电场沉降观测的目的

风电场沉降观测的主要目的是监测风电场基础结构在自重、风荷载、温度等因素作用下的沉降情况，及时发现并预警潜在的沉降问题，确保风电场的安全稳定运行。通过沉降观测，可以获取风电场基础结构的沉降数据，分析沉降规律，评估地基稳定性，为风电场的维护保养、加固改造提供科学依据。

二、风电场沉降观测的方法

风电场沉降观测的方法主要包括水准测量、全站仪测量、GPS测量等。其中，水准测量是最常用的方法，具有测量精度高、操作简便等优点。水准测量通常使用精密水准仪和铝合金水准尺，通过测量观测点的高程变化来反映沉降情况。

1. 水准测量

水准测量应遵循“五定”原则，即基准点、工作基点、观测点稳定，仪器设备稳定，观测人员稳定，环境条件稳定，观测路线、方法稳定。观测点应设置在风电场基础结构的关键部位，如风机基础、塔筒底部等，且应确保观测点位置合理、便于观测。观测周期应根据风电场的具体情况确定，一般每季度至少观测一次，重要时期或特殊情况下应加密观测。

2. 全站仪测量

全站仪测量具有测量速度快、精度高等优点，适用于风电场大范围的沉降观测。全站仪测量通过测量观测点的三维坐标变化来反映沉降情况，但受地形、气象条件等因素影响较大，需采取相应措施进行校正。

3. GPS测量

GPS测量具有全天候、高精度、自动化等优点，适用于风电场远程、实时的沉降观测。GPS测量通过接收卫星信号来测量观测点的三维坐标变化，但受卫星分布、大气干扰等因素影响，需进行数据处理和误差校正。

三、风电场沉降观测的技术要求

风电场沉降观测的技术要求主要包括以下几个方面：

1、观测点设置

（1）观测点数量与位置：每台风机基础应均匀布置至少4个沉降观测点，这些点应设置在基础轴线相交的对称位置上，以全面反映基础的沉降情况。同时，观测点应埋设在最能反映沉降特征且便于观测的位置，通常要求纵横向对称，均匀地分布在风机基础周围。

（2）观测点材料：沉降观测点可以采用角钢或钢筋等材料制成，但应保证材料具有良好的抗腐蚀性，以确保长期观测的准确性。观测点的标志应突出、光滑、唯一，便于测量时水准尺的立尺和观测。

2、基准点设置

（1）基准点数量与位置：基准点应设置在距离风机基础一定距离的稳定原状土层内或裸露基岩上，通常要求距离不小于风机基础深度的3倍，或风机基础最大宽度的2倍距离外侧。基准点的数量应满足观测需求，通常每基风机位周边应布设不少于3个一组的基准点，便于互相校核。

（2）基准点稳定性：基准点应稳定可靠，不被破坏，并便于长期保存和观测。基准点的标志应采用耐腐蚀的金属材料制作，并安装保护罩以防撞击。

3、观测仪器与设备

（1）仪器精度：沉降观测应使用精密水准仪进行，通常要求精度达到S1以上。水准尺应使用受环境及温差变化影响小的高精度铟钢尺。

（2）仪器校准：在首次观测前，应对所用仪器进行各项指标的检测校正，必要时经计量单位予以鉴定。连续使用一段时间后（如3-6个月），应重新对仪器进行检校。

4、观测方法与要求

（1）观测周期：沉降观测的周期应根据风机基础的施工进度和荷载情况来确定。通常，在基础施工完成后即开始首次观测，之后随着风机塔筒的安装和荷载的增加，定期进行观测。运行期间，一般每半年观测一次，若遇台风暴雨等极端天气，则应增加观测次数。

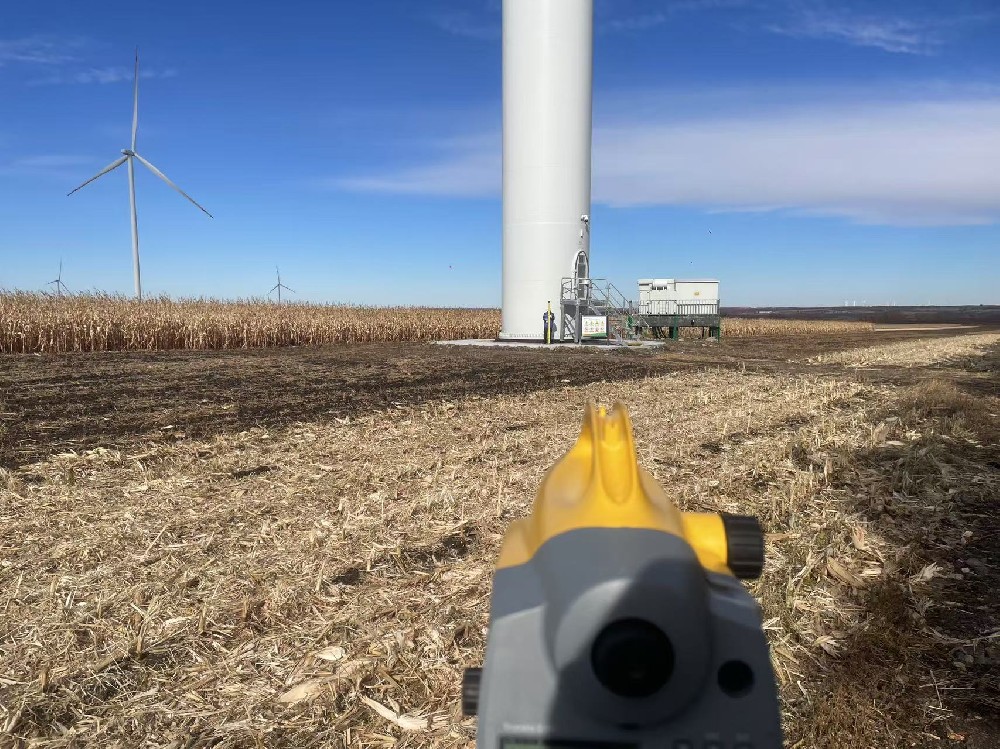

（2）观测路线与方法：应建立固定的观测路线，并在架设仪器站点与转点处作好标记桩，保证各次观测均沿统一路线进行。观测时，应使用水准仪提供的一条水平视线，测出两地面点之间的高差，然后根据已知点的高程和高差，推算出另一个点的高程。

（3）观测记录与计算：原始数据要真实可靠，记录计算要符合施工测量规范的要求。每次观测后，应及时进行数据处理和沉降变形分析，形成沉降变形观测分析报告。

5、观测成果整理与反馈

（1）成果整理：观测资料应及时整理并在规定时间内报业主，原始观测结果应妥善保存并归档。观测成果应包括沉降观测点的绝对沉降量、同一风机基础沉降点的相对沉降量、沉降速率等指标。

（2）成果反馈：应将沉降观测的成果及时反馈给有关主管部门和施工单位，以便及时发现问题并采取相应措施。当发现风机基础沉降异常或沉降速率超过规定值时，应立即进行逐日或加密观测，并会同有关部门采取应急措施。

综上所述，风电场沉降观测的技术要求涉及观测点设置、基准点设置、观测仪器与设备、观测方法与要求以及观测成果整理与反馈等多个方面。这些要求的严格执行是确保风电场风机基础安全稳定运行的重要保障。
