边坡监测沉降及水平位移观测

边坡监测沉降及水平位移观测是确保边坡稳定性和安全性的关键环节，尤其在土木工程、水利工程等领域具有极其重要的意义。通过科学、系统的监测手段，可以及时发现边坡的变形情况，预测潜在的滑坡风险，并采取相应的措施进行防范和治理，从而保障人民生命财产的安全和工程的顺利进行。

沉降监测是指定时或实时监测边坡或土体的垂直沉降变化。这一监测过程基于测量学原理，通过定期观测设置在边坡上的沉降监测点的高程变化，来计算边坡的沉降量。常用的沉降观测方法包括水准测量和沉降仪测量等。在设置沉降监测点时，应充分考虑边坡的地质结构、地形地貌以及潜在的滑动面等因素，确保监测点布置在具有代表性的位置，如边坡的顶部、中部和坡脚处，以形成完整的监测断面。同时，为了保证观测的精度和可靠性，监测点应设置在稳定的地基上，并采取必要的保护措施。

进行沉降观测时，需要选择合适的测量仪器和设备，如水准仪和沉降仪等。观测过程中应保持仪器的稳定，避免外界因素的干扰。同时，观测应按照一定的时间间隔进行，以便及时了解边坡的沉降情况。沉降监测的数据采集方法多样，包括电感式或光电式沉降计的直接测量、光纤传感器的应变和变形检测等。这些数据通过数据记录仪周期性地采集，并通过无线传输系统实时传输至中央监控系统，确保了数据的及时性和完整性。

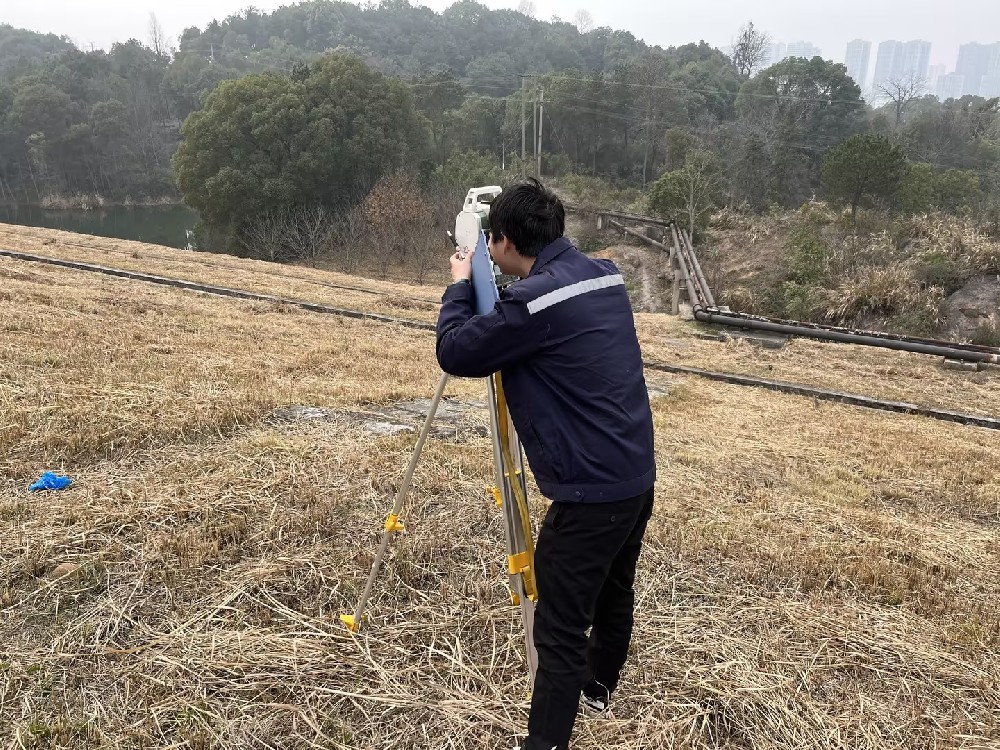

水平位移观测则是监测边坡或岩体在水平方向的位移变化。这一观测同样基于测量学原理，通过定期观测设置在边坡上的水平位移监测点的坐标变化，来计算边坡的水平位移量。常用的水平位移观测方法包括全站仪测量和GPS测量等。全站仪监测法是一种基于光学测量原理的监测方法，利用全站仪对边坡上的目标点进行高精度测量，通过比较不同时间点的测量数据，得出边坡的位移变形情况。该方法具有测量精度高、操作简便等优点，但受天气条件影响较大。

GPS监测法则利用全球定位系统，通过在边坡上布置GPS接收机，实时获取边坡上目标点的三维坐标信息。通过比较不同时间点的坐标数据，可以计算出边坡的位移变形量。GPS监测法具有测量精度高、实时性强等优点，适用于大型边坡工程和复杂地形条件下的监测，但需要专业的设备和技术支持，成本相对较高。

水平位移监测点的设置同样需要考虑边坡的地质结构、地形地貌以及潜在的滑动面等因素，确保监测点布置在具有代表性的位置，如边坡的潜在滑动面上方和下方，以形成完整的监测断面。进行水平位移观测时，应选择合适的测量仪器和设备，如全站仪和GPS接收机等，保持仪器的稳定，避免外界因素的干扰，并按照一定的时间间隔进行观测。

在边坡监测沉降及水平位移观测中，数据的采集与分析方法至关重要。数据采集方法包括使用倾斜计测量边坡的倾斜角度，沉降计直接测量沉降量，光纤传感器检测边坡内部的应变和变形等。数据通过数据记录仪周期性地采集，并通过无线传输系统实时传输至中央监控系统，确保了数据的及时性和完整性。同时，为了保证数据的准确性，应用滤波器去除传感器数据中的噪声，通过对比不同传感器的数据进行误差修正。

位移计算是数据分析的重要一环，通过对比不同时间点的传感器数据，计算边坡的沉降量和水平位移。常用的方法有基于变形曲线的计算和几何重建方法。趋势分析则应用时间序列分析工具评估边坡沉降和位移的变化趋势，识别异常变化。根据边坡的设计标准和历史数据，设定沉降和位移的安全阈值，一旦监测数据超出这些阈值，系统将自动触发警报，生成异常报告，通过短信、邮件或现场警报通知相关人员，提供具体的预警信息和建议措施。

图形化展示和仪表盘的应用，使得数据更加直观易懂。将数据以图形化形式展示，如沉降曲线、位移图、三维变形图等，帮助工程师和决策者直观理解边坡状态。仪表盘则提供综合仪表盘，展示实时监测数据、趋势分析和预警信息，便于快速决策和管理。报告生成系统自动生成详细的监测报告，涵盖数据汇总、趋势分析和安全评估，为决策提供依据。

边坡监测沉降及水平位移观测的实践应用中，还涉及多种技术手段的结合。自动化监测系统是一种集多种监测技术于一体的边坡位移变形监测方法，通过集成全站仪、GPS、传感器等多种监测设备，实现对边坡位移变形的实时、自动监测。该系统具有测量精度高、实时性强、自动化程度高等优点，适用于对边坡进行全面、连续的监测，但需要较高的技术水平和维护成本，适用于大型、重要的边坡工程。

近景摄影测量法是一种利用摄影技术进行边坡位移变形监测的方法。通过在边坡上设置摄影站点，对边坡进行定期拍摄，然后通过图像处理技术提取出边坡上目标点的位移变形信息。该方法具有非接触式测量、操作简便等优点，适用于对边坡表面变形进行监测，但受光照条件、拍摄角度等因素的影响较大，测量精度可能受到一定限制。

水平位移观测中还有一些特定的方法，如视准线法、测小角法、前方交会法和极坐标法等。视准线法适用于观测某一特定方向的位移，通过设置视准线，利用经纬仪等工具测量目标点与视准线的距离变化，从而得出水平位移量。测小角法则通过观测某一方向上的水平角变化，结合距离数据计算水平位移。前方交会法则利用两个或多个已知点，通过测量角度或距离，计算目标点的坐标，从而得出水平位移。极坐标法则通过测量目标点与已知点的距离和角度，计算目标点的坐标变化，得出水平位移。

这些方法各有优缺点，选择时需根据边坡的具体情况和监测需求进行综合考虑。在实际应用中，还可以结合地质勘探资料和其他监测数据，对边坡的稳定性进行综合评价，为采取必要的工程措施提供依据。

边坡监测沉降及水平位移观测是确保边坡稳定性和安全性的重要手段。通过合理设置监测点、选择合适的观测方法和仪器、定期进行观测和分析数据，可以及时了解边坡的变形情况和稳定状态，为采取必要的工程措施提供依据，从而确保边坡的安全与稳定。随着科技的不断进步和监测技术的不断发展，边坡位移变形监测方法也将不断完善和创新，为边坡工程的安全稳定提供更加可靠的技术支持。
