风机塔架垂直度与基础水平度检测

风机塔架垂直度与基础水平度的检测是风机运维中的重要环节，对于确保风机的稳定运行和安全性能至关重要。以下是对这两个检测项目的详细解释：

一、风机塔架垂直度检测

1、检测目的：

确保风机塔架在安装和使用过程中保持垂直状态，避免因倾斜导致的结构损伤或安全事故。

2、检测方法：

设置基点：在塔筒最低部设置四个基点，以基点为切点放切线，确保四条切线相交为90度。

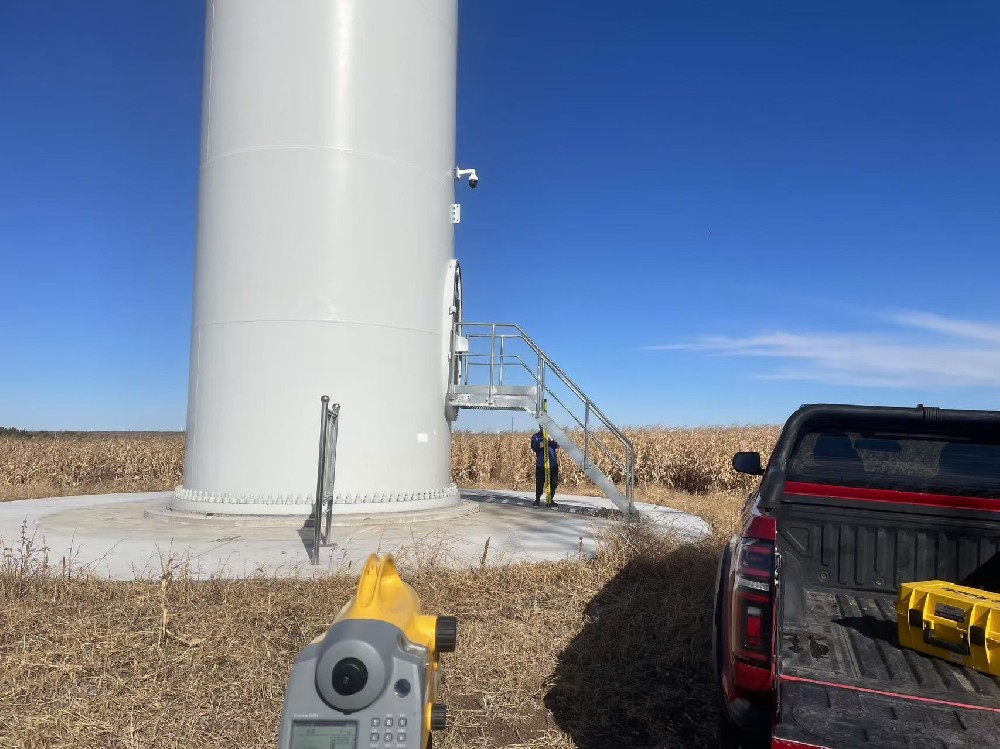

使用经纬仪测量：通过经纬仪测量塔顶边线，并垂下底线，测量各垂线至基点的距离，以确定塔架的倾斜方向和倾斜值。

位移偏移量计算：在圆台状塔筒表面上端、下端各选择一个垂直于塔筒轴线的圆作为测量面，通过测量得出塔筒顶部和底部圆心坐标，进而计算位移偏移量，即风机塔筒顶部圆心相对于底部圆心的倾斜量。

3、检测标准：

根据风电场场站工程地质勘查技术规定、风力发电机组安装质量验收标准等相关规范进行。

垂直度误差应在允许范围内，具体数值根据风机类型和制造商的要求而定。

二、风机基础水平度检测

1、检测目的：

确保风机基础在安装和使用过程中保持水平状态，避免因基础倾斜导致的风机运行不稳定或安全事故。

2、检测方法：

传统方法：使用水准仪等测量工具对基础表面进行多点测量，记录各点的高程数据。

先进方法：采用外置于风机基础周围的监控摄像头获取基础的第一监控图像，根据监控图像获取基础的第一水平度；同时获取监控摄像头的第二水平度，计算第一水平度与第二水平度的差值，得到基础水平度。这种方法可以实时监测基础水平度的变化，并发出预警。

3、检测标准：

根据风力发电机组安装质量验收标准等相关规范进行。

水平度误差应在允许范围内，具体数值根据风机类型和制造商的要求而定。

三、检测注意事项

1、检测前准备：

确保检测设备和工具处于良好状态，并经过校准。

熟悉检测方法和步骤，确保操作正确无误。

2、检测过程中：

严格遵守安全操作规程，确保人员和设备的安全。

准确记录测量数据，避免误差和遗漏。

3、检测后处理：

对测量数据进行整理和分析，得出检测结果。

根据检测结果采取相应的措施，如调整风机塔架或基础的倾斜度等。

综上所述，风机塔架垂直度与基础水平度的检测是风机运维中的重要工作。通过采用正确的检测方法和标准，可以确保风机的稳定运行和安全性能。
