皮带廊道结构检测

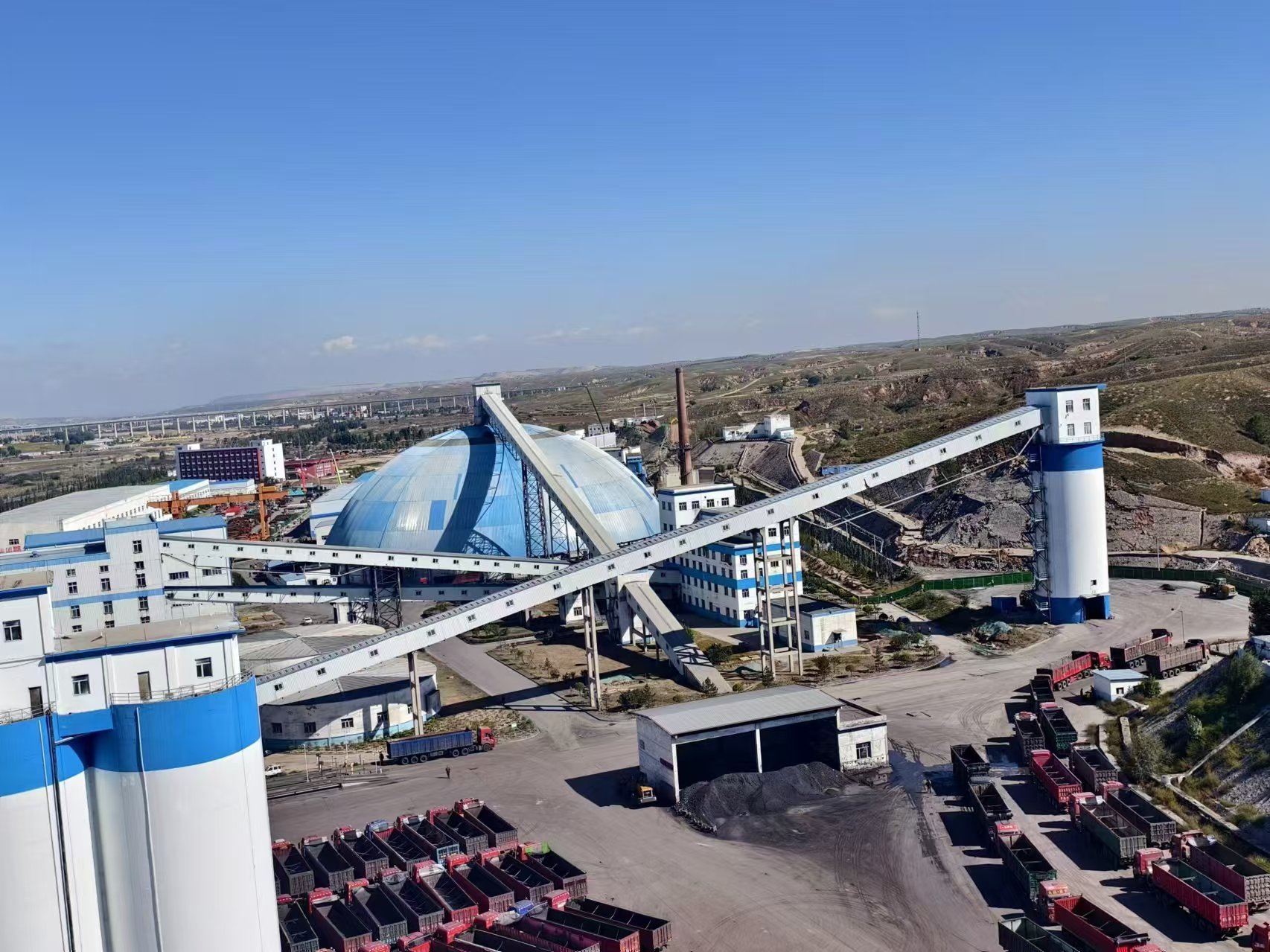

皮带廊道作为现代工业运输系统中不可或缺的一部分，承担着物料长距离、高效率输送的重任。特别是在矿山、港口、电厂等大型工业设施中，皮带廊道的应用尤为广泛。然而，随着使用年限的增长和环境因素的影响，皮带廊道的结构安全性逐渐成为关注的焦点。为了确保其稳定运行，定期对皮带廊道进行结构检测显得尤为重要。本文将从皮带廊道结构检测的目的、方法、流程及案例分析等方面进行详细阐述。

一、皮带廊道结构检测的目的

皮带廊道结构检测的主要目的在于及时发现并评估结构的潜在损伤和安全隐患，确保廊道在规定的服役期内安全可靠地运行。具体来说，检测目的包括以下几个方面：

1. 评估结构完整性：通过检测，了解皮带廊道各组成部分（如支柱、横梁、桁架、皮带支撑结构等）的完整性，判断是否存在裂缝、腐蚀、变形等损伤。

2. 监测应力状态：利用先进的监测技术，实时或定期监测皮带廊道在运营过程中的应力状态，包括静载和动载下的应力分布，以评估结构的承载能力。

3. 预防突发事故：通过对关键部位进行定期检测，及时发现并处理潜在的安全隐患，预防因结构失效导致的突发事故，保障人员和设备安全。

4. 优化维护策略：基于检测结果，制定合理的维护计划和维修方案，延长皮带廊道的使用寿命，降低维护成本。

二、皮带廊道结构检测的方法

皮带廊道结构检测的方法多种多样，根据检测目的和现场条件的不同，可采用以下几种主要方法：

1. 目视检查：通过肉眼或辅助工具（如望远镜、放大镜）对皮带廊道的外观进行仔细检查，记录可见的损伤和异常情况。

2. 无损检测技术：包括超声波检测、射线检测、磁粉检测、渗透检测等，这些技术能在不破坏结构的前提下，检测内部缺陷和损伤。

- 超声波检测：利用超声波在材料中传播的特性，检测材料内部的缺陷，如裂纹、夹渣等。

- 射线检测：通过X射线或γ射线对结构进行透视，检测内部的裂纹、气孔等缺陷。

- 磁粉检测：适用于铁磁性材料，利用磁场作用使磁粉在缺陷处聚集，形成可见的磁痕，从而发现缺陷。

- 渗透检测：将渗透剂涂覆在待检表面，利用毛细作用渗透进缺陷内部，再通过显像剂显示缺陷位置。

3. 振动测试与分析：通过测量皮带廊道在运营过程中的振动响应，分析结构的动态特性，如固有频率、阻尼比等，以评估结构的整体性能。

4. 应变测量：在关键部位安装应变片或应变传感器，实时监测结构在运营过程中的应变变化，评估结构的应力状态。

三、皮带廊道结构检测的流程

皮带廊道结构检测的流程通常包括以下几个步骤：

1. 前期准备：明确检测目的、范围和要求，制定检测计划，准备必要的检测设备和工具，组织检测人员，进行安全教育和培训。

2. 现场检测：按照检测计划，对皮带廊道进行目视检查和无损检测，记录检测结果和数据。对于振动测试和应变测量，需安装相应的传感器和设备，进行数据采集。

3. 数据分析：对检测数据进行整理和分析，采用合适的数学模型和算法，评估结构的完整性和安全性。对于异常数据，需进行深入分析，确定潜在的原因和解决方案。

4. 报告编制：根据检测结果和分析结论，编制检测报告，详细描述检测过程、方法、结果和结论，提出维护建议和措施。

5. 后续跟踪：对检测中发现的隐患和问题，进行跟踪处理，确保整改措施得到有效实施。同时，建立定期检测和维护制度，确保皮带廊道的安全运行。

四、案例分析

以某港口皮带廊道结构检测为例，该皮带廊道全长1000米，承担着港口散货装卸的重任。在使用过程中，发现廊道中部某段出现振动异常，且伴有轻微噪音。为查明原因，进行了全面的结构检测。

1. 目视检查：发现廊道中部某段横梁表面存在锈蚀和剥落现象，且部分螺栓松动。

2. 无损检测：采用超声波检测对横梁进行内部缺陷检测，发现横梁内部存在裂纹，且裂纹长度较长，已接近横梁的临界尺寸。

3. 振动测试与分析：对廊道进行振动测试，发现振动异常主要集中在横梁处，且振动频率与横梁的固有频率接近，导致共振现象。

4. 数据分析：结合检测结果和振动测试数据，分析得出横梁的裂纹是导致振动异常的主要原因。裂纹的存在降低了横梁的承载能力，使得廊道在运营过程中产生较大的振动和噪音。

5. 处理措施：针对检测结果，提出了更换受损横梁、加强螺栓紧固、对廊道进行整体加固等处理措施。同时，建议对廊道进行定期检测和维护，确保安全运行。

通过本次检测和处理，有效消除了皮带廊道的安全隐患，提高了其运行稳定性和安全性。同时，也为后续的维护和保养提供了重要的参考依据。

综上所述，皮带廊道结构检测是确保其安全运行的重要措施。通过采用合适的检测方法和流程，及时发现并处理潜在的安全隐患，可以有效延长皮带廊道的使用寿命，降低维护成本，保障人员和设备的安全。在未来的工作中，应继续加强皮带廊道结构检测的研究和应用，不断提高检测精度和效率，为工业运输系统的安全稳定运行提供有力保障。效率，为工业运输系统的安全稳定运行提供有力保障。
