风机塔筒垂直度观测

风机塔筒作为风力发电机组的重要支撑结构，其垂直度是确保风机安全稳定运行的关键因素之一。随着风力发电技术的不断进步和风电场规模的扩大，对风机塔筒垂直度的观测与监测提出了更高要求。本文将从风机塔筒垂直度的定义、观测目的、观测依据、观测方法以及实际应用等方面进行详细阐述。

一、风机塔筒垂直度的定义

风机塔筒垂直度是指塔筒在安装完成后，其中心线相对于水平面的垂直程度。通常以塔架底端法兰面为基准面，塔架底端和顶端两法兰面中心连线在垂直于基准面的圆柱面区域内变动，这个圆柱的直径即为垂直度的公差值。垂直度的良好保持对于减少塔筒受风荷载时的扭转变形、保证塔筒与机组的连接稳定性以及延长塔筒使用寿命具有重要意义。

二、风机塔筒垂直度观测的目的

风机塔筒垂直度观测的主要目的包括：

1. **确保风机安全运行**：垂直度超差可能导致塔筒受力不均，增加结构失效风险，通过定期观测可及时发现并处理潜在问题。

2. **评估塔筒健康状况**：随着服役时间的增长，塔筒可能因材料老化、风荷载作用等因素导致垂直度发生变化，观测结果可为塔筒维护提供数据支持。

3. **指导塔筒维修与加固**：对于垂直度超标的塔筒，需根据观测结果进行针对性的维修或加固处理，以确保其满足设计要求。

三、风机塔筒垂直度观测的依据

风机塔筒垂直度观测的依据主要包括相关国家标准、行业标准以及企业标准。其中，GB/T 19568-2004《风力发电机组装配和安装规范》对风电机组塔架的垂直度提出了明确要求，即塔筒安装后检查垂直度，塔筒中心线的垂直度应不大于千分之一的塔筒高度。这一标准为风机塔筒垂直度观测提供了明确的依据和评判标准。

四、风机塔筒垂直度观测的方法

风机塔筒垂直度观测的方法多种多样，常用的方法包括水准仪测量法、经纬仪测量法以及全站仪测量法等。以下分别介绍这几种方法的操作步骤和注意事项：

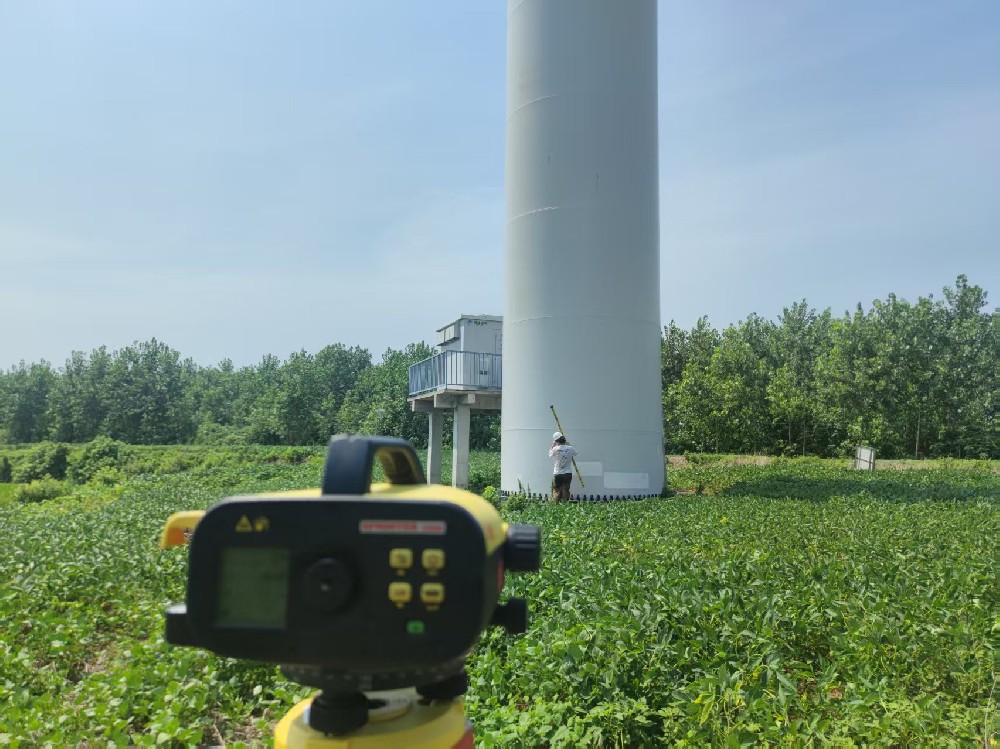

1. **水准仪测量法**：

* **操作步骤**：首先，在塔筒底部和顶部设置水准尺，确保水准尺垂直且稳固。然后，使用水准仪进行水准测量，记录塔筒底部和顶部水准尺的读数。最后，根据读数计算塔筒的垂直度。

* **注意事项**：水准仪应定期进行校准和维护，以确保测量结果的准确性。同时，在测量过程中应注意避免阳光直射、振动等干扰因素。

2. **经纬仪测量法**：

* **操作步骤**：将经纬仪安置在三脚架上，并调整至水平状态。然后，瞄准塔筒顶部目标点，记录水平角和竖直角。通过计算水平角和竖直角的变化量，可得出塔筒的垂直度。

* **注意事项**：经纬仪的精度和稳定性对测量结果有较大影响，因此应选用高精度经纬仪进行测量。同时，在测量过程中应注意保持仪器稳定，避免晃动和碰撞。

3. **全站仪测量法**：

* **操作步骤**：全站仪集成了水准仪和经纬仪的功能，可同时测量水平角、竖直角和高程。将全站仪安置在适当位置后，瞄准塔筒顶部目标点进行测量。通过全站仪内置的软件或算法，可直接计算出塔筒的垂直度。

* **注意事项**：全站仪的使用和维护相对复杂，需经过专业培训的人员进行操作。同时，在测量过程中应注意保持仪器与塔筒之间的视线畅通无阻，避免遮挡和干扰。

五、风机塔筒垂直度观测的实际应用

风机塔筒垂直度观测在风电场运维管理中具有广泛应用。通过定期观测和数据分析，可及时发现塔筒垂直度超差问题，并采取相应的维修和加固措施。以下列举几个实际应用案例：

1. **某风电场塔筒垂直度观测案例**：

* **背景**：某风电场在运行过程中发现部分塔筒出现倾斜现象，严重影响风机安全运行。

* **观测方法**：采用全站仪测量法对塔筒进行垂直度观测。

* **结果分析**：通过观测发现，部分塔筒垂直度超差严重，主要原因为基础平台不规则沉降和塔筒连接螺栓松动。

* **处理措施**：对垂直度超标的塔筒进行了基础加固和螺栓紧固处理，有效解决了倾斜问题。

2. **塔筒垂直度长期监测案例**：

* **背景**：为了实时掌握塔筒垂直度变化情况，某风电场引入了长期监测系统。

* **监测方法**：采用高精度传感器和无线传输技术，对塔筒进行实时垂直度监测。

* **结果分析**：通过长期监测发现，塔筒垂直度随时间推移呈现缓慢变化趋势。通过数据分析，可预测塔筒未来的倾斜趋势，为维修和加固提供科学依据。

* **处理措施**：根据监测结果，及时对塔筒进行预防性维修和加固处理，有效延长了塔筒使用寿命。

风机塔筒垂直度观测是风电场运维管理中的重要环节。通过定期观测和数据分析，可及时发现和处理塔筒垂直度问题，确保风机安全稳定运行。未来，随着物联网、大数据等技术的不断发展，风机塔筒垂直度观测将更加智能化、自动化。通过引入智能传感器、云计算等技术手段，可实现对塔筒垂直度的实时监测和预警，进一步提高风电场运维管理的效率和准确性。同时，随着风力发电技术的不断进步和风电场规模的扩大，对风机塔筒垂直度观测的要求也将越来越高。因此，需要不断研究和探索新的观测方法和技术手段，以适应风电行业发展的需求。
