风机沉降、垂直度、水平度检测

风机作为现代工业中不可或缺的关键设备，其安装质量直接关系到运行效率与安全性。其中，沉降、垂直度和水平度的检测是确保风机长期稳定运行的核心环节。本文将系统阐述这三项关键指标的检测原理、方法及实际应用中的注意事项，结合行业规范与工程实践，为相关从业人员提供全面技术指导。

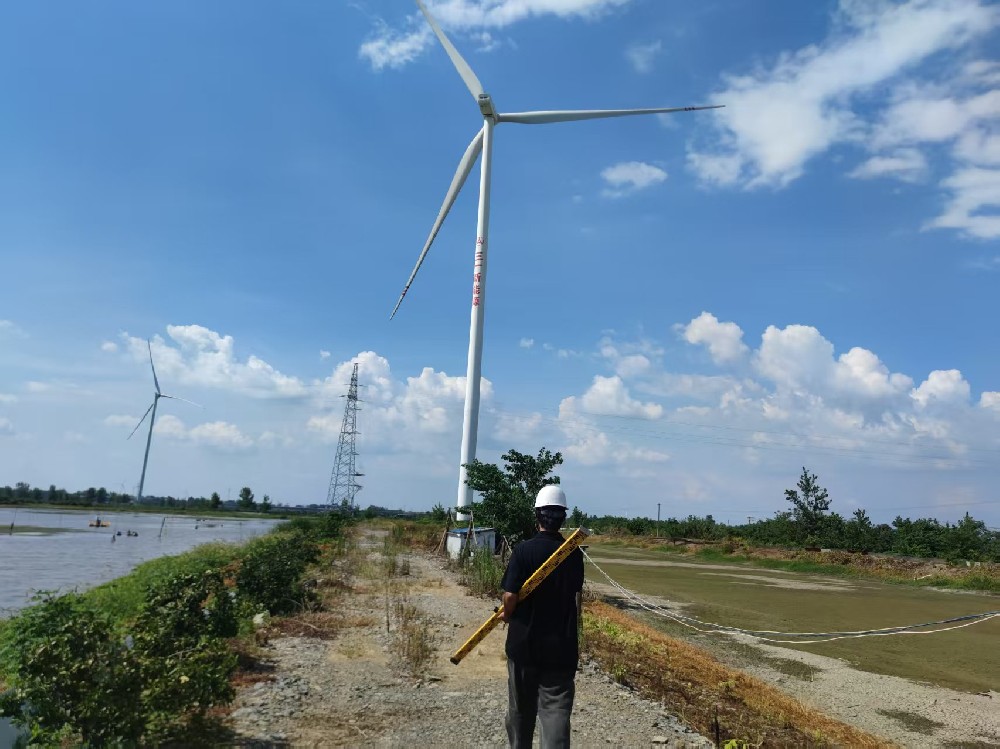

一、风机沉降检测：动态监控与预防性维护

风机基础的沉降问题常由地质条件、荷载分布不均或施工缺陷引发。某沿海风电项目曾因软土地基未充分处理，导致运行6个月后单台机组沉降达32mm，引发齿轮箱对中失效。根据《GB 50169-2016电气装置安装工程接地装置施工及验收规范》，沉降监测应贯穿安装、调试及运行全周期：

1. **基准网建立**：在风机基础外围20米处设置4个基准点，构成闭合水准网，精度需达二等水准测量标准（每公里偶然中误差≤1mm）。

2. **监测频率**：首次加载后每日1次，连续3次变化量＜0.04mm可改为每周1次；满负荷运行后前3个月每月2次，稳定期每季度1次。

3. **数据处理**：采用最小二乘法进行平差计算，重点关注差异沉降率。当相邻测点沉降差超过基础直径的1/1000时，需启动加固预案。

某1.5MW直驱风机案例显示，通过埋设振弦式沉降传感器（精度±0.1mm），成功预警基础环倾斜趋势，避免因不均匀沉降导致的塔筒焊缝开裂事故。

二、垂直度检测：从静态校准到动态补偿

塔筒垂直度偏差会引发附加弯矩，据测算，80米高度风机每偏差1‰，叶轮处额外弯矩增加约15%。检测技术发展呈现三大趋势：

- **激光跟踪仪**：Leica AT960等设备可实现0.05mm/m动态测量精度，特别适用于海上风机吊装过程实时校准。

- **北斗/GNSS系统**：通过部署多星座接收机（如Trimble R12），实现塔筒顶端三维位移监测，某5MW机组应用显示可捕捉0.3°的偏摆振动。

- **惯性测量单元（IMU）**：内置MEMS加速度计和陀螺仪的监测系统（如Siemens SCADA集成方案），能持续输出偏航轴线偏移数据。

值得注意的是，《IEC 61400-22》规定塔筒垂直度允许偏差为H/1500（H为总高度），但实际施工中建议控制在H/2000以内。某风电场验收时采用全站仪进行32个截面测量，发现法兰对接处局部垂直度超标1.8‰，经垫片调整后振动值下降37%。

三、水平度检测：微米级精度的工程实践

基础环水平度直接影响主轴承寿命。研究表明，水平偏差超过0.2mm/m时，主轴轴向力波动幅度增加40%。主流检测方法包括：

1. **电子水平仪法**：使用精度0.01mm/m的电子水平仪（如WYLER Clinomic360），按十字轴线布设8个测点，旋转测量消除仪器系统误差。

2. **液体连通器法**：适用于大直径基础环，通过液压平衡原理测量相对高差，某6.2MW机组应用显示该方法与激光扫描结果偏差＜0.05mm。

3. **三维激光扫描**：FARO Focus设备可生成基础环点云模型，经专业软件分析平面度，完整检测耗时较传统方法减少80%。

特别需要强调的是，水平调整应遵循"先粗调后精调"原则。某EPC项目采用高分子砂浆进行二次灌浆，配合24小时红外测温控制固化过程，最终实现0.05mm/m的水平精度，优于IEC标准的0.3mm/m要求。

四、技术融合与智能诊断

现代检测技术正呈现多源数据融合趋势：

- **数字孪生应用**：将BIM模型与实时监测数据关联，某运维平台显示可提前14天预测沉降发展趋势。

- **机器学习算法**：通过对历史数据的深度学习，建立沉降-振动-发电量关联模型，准确率达89%。

- **无人机巡检系统**：大疆M300搭载L1激光雷达，20分钟即可完成单台风机塔筒变形扫描。

随着《GB/T 37446-2019风电场运行指标与评价规范》的实施，建议建立包含50项关键参数的检测数据库，其中沉降、垂直度、水平度数据权重占比达30%。某风电场应用案例表明，通过这三项指标的精细化管理，机组可利用率提升2.7个百分点，年发电量增加约18万度。

风机几何参数的精准控制是保障其20年设计寿命的基础。当前检测技术已从传统手工测量发展到智能监测阶段，但核心仍在于严格执行标准、科学分析数据并及时干预。未来随着5G和边缘计算技术的普及，实时毫米级精度的全自动检测系统将成为行业标配，为风电高质量发展提供坚实支撑。
