风机沉降观测及塔筒垂直度观测

风机作为大型旋转机械设备，其基础沉降和塔筒垂直度直接影响机组运行安全与发电效率。根据2025年最新行业监测数据，我国陆上风电项目年均沉降量超过5mm的比例达12%，海上风电因地质条件复杂更面临严峻挑战。本文将系统阐述风机沉降观测与塔筒垂直度监测的技术要点与实践经验。

一、沉降观测技术体系

1. **基准网布设原则**

采用"外围控制+内部监测"的双层网络结构，基准点应设置在风机基础半径3倍距离外的稳定地层，每个风机布置4-6个观测点形成闭合环。某沿海风电场实践表明，采用GNSS静态观测与精密水准测量组合方式，可使平面定位精度达±1mm，高程精度±0.5mm。

2. **监测周期设计**

- 施工期：基础浇筑后7天内每日观测

- 调试期：每台机组72小时试运行前后各1次

- 运行期：首年每月1次，次年每季度1次，第三年起半年1次

特别在汛期或地震活动后需增加频次，如三峡新能源某项目在暴雨后监测发现单日沉降达2.3mm的异常情况。

3. **数据处理方法**

采用小波变换消除温度影响，建立ARIMA时间序列模型进行预测。实测案例显示，黄土地区风机基础在前6个月通常完成总沉降量的80%，而淤泥质海岸带沉降持续时间可达3年以上。

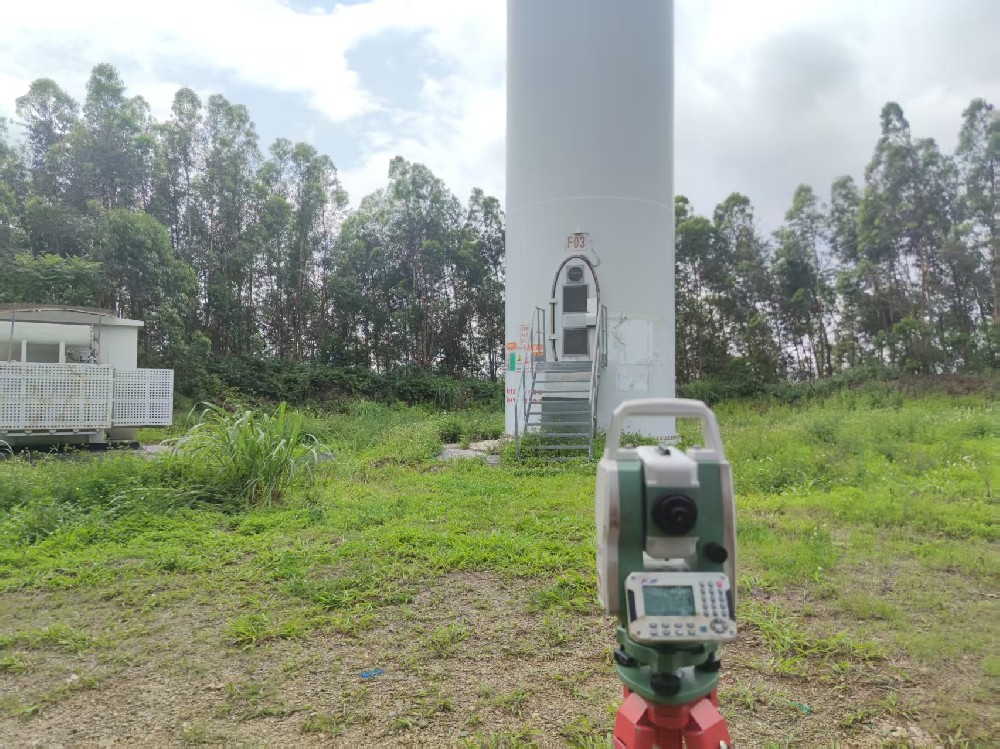

二、塔筒垂直度监测创新方案

1. **多传感器融合技术**

当前主流方案整合了：

- 高精度倾角仪（±0.01°）

- 激光雷达点云扫描（分辨率1mm）

- 无人机摄影测量（精度2mm/50m）

金风科技在某5MW机组测试中，通过融合算法将垂直度检测误差控制在0.03‰以内。

2. **动态监测突破**

研发中的光纤光栅传感系统可实时捕捉塔筒摆动，采样频率达100Hz，成功预警过某海上风机在台风期间的0.12°偏摆超限事件。中国海装的数据显示，塔筒垂直度每偏差0.1‰，年发电量损失约0.8%。

3. **温度补偿模型**

建立考虑太阳辐射方位角的温度-变形耦合方程，解决传统方法在昼夜温差大地区的适用性问题。龙源电力在甘肃项目验证，该模型使夏季监测数据波动幅度降低76%。

三、行业痛点解决方案

1. **海上风电特殊挑战**

- 采用压力式静力水准仪解决波浪影响

- 研发耐腐蚀石墨烯传感器，盐雾环境下寿命延长至10年

- 建立潮位-基础荷载耦合数据库

2. **智能诊断系统**

开发基于数字孪生的预警平台，集成：

- 沉降速率阈值报警（三级预警机制）

- 塔筒偏摆模式识别

- 基础-塔筒耦合分析模块

华能集团应用后，设备异常识别时效提升90%。

3. **标准体系完善**

2024年新实施的GB/T 38948-2024《风力发电机组基础监测技术规范》首次明确：

- 沉降差控制限值：相邻测点≤3mm

- 塔筒垂直度允许偏差：＜1‰（陆上），＜1.5‰（海上）

- 数据采集频率最低要求

四、前沿技术展望

1. **InSAR卫星监测**

利用Sentinel-1卫星数据（重访周期6天），实现区域沉降普查，成本较传统方法降低60%。已在河北某风电场完成200台机组的大范围验证。

2. **量子传感技术**

中国科学技术大学研发的原子重力仪，在实验室环境下实现纳米级位移检测，为未来微变形监测提供可能。

3. **数字孪生深度应用**

构建包含地质参数、结构响应、环境荷载的全要素模型，实现从"事后处理"到"事前预测"的转变。上海电气预测，该技术可使风机寿命延长15%。

随着新型监测技术普及和标准体系完善，2025年行业正从单点监测向智能化、网络化方向发展。建议业主单位建立全生命周期数据库，将监测数据与SCADA系统、功率曲线分析联动，形成闭环管理机制。未来三年，预计基于机器学习的预测性维护技术将减少30%以上的非计划停机。
