常见房屋结构及其裂缝形成原因

1.   房屋裂缝出现的原因和鉴定标准

      1.1. 房屋裂缝出现的原因：房屋裂缝出现的原因有很多，可能是应为设计因素、施工因素、材料因素、环境因素等都有可能引起房屋裂缝的出现。当然如果不合理的使用房屋，那么也有可能出现房屋裂缝的现象。

      1.2. 房屋裂缝的鉴定标准：从建设部发布的房屋质量检验标准来说的话，墙面开裂一般如果不超过1毫米则可以说是质量过关是合格品，而如果超过1毫米则说明是不合格房屋，那房屋裂缝的鉴定标准就不达标。如果整个墙面有无数的无规则裂缝或有有规则的斜线裂缝可以判断质量有问题了，一般裂缝继续增大的稳定性是两年，斜线裂缝属于墙体受力不均匀所致。至于屋裂缝宽度最大限度应是1毫米。

2.   裂缝种类

      裂缝根据其成因，大致可划分为
1．收缩裂缝：由材料干湿变化收缩引起，一般在墙面上呈网状，两种不同的材料可能形成于其界面上；
2．温度裂缝：由热胀冷缩变形引起，一般在房屋顶层(平屋面)沿圈梁的水平裂，沿窗角的竖裂，沿窗角或内纵墙的对角斜裂(两端多，大，中间基本没有)；也有沿附墙烟囱的界面上；
3．沉降裂缝：由地基基础不均匀(差异)沉降引起的墙体正八字形、倒八字形斜裂；由灰缝灰浆粉化压缩引起的上部水平裂；由支座沉降引起的钢筋混凝土梁的竖向开裂等等；
4．变形裂缝：由变形引起的墙面交叉裂；纵横墙连接竖向裂；倾斜引起的断裂等等；
5．结构裂缝：由荷载作用引起也叫荷载裂缝，多由于结构应力达到限值，造成承载力不足引起的，是结构破坏开始的特征，或是结构强度不足的征兆，是比较危险的，必须进一步对裂缝进行分析。如大梁下墙柱的多条竖向裂缝；梁板受力主筋处的横向水平裂缝、斜裂、跨中的环绕贯通竖裂；支座边的剪切斜裂；受拉杆件的横裂等等。

       外观上判断：
结构性裂缝往往是不规则的；
接缝处裂缝则多是上下垂直或水平的直缝；
裂缝如果呈放射状说明是抹灰层裂缝；
墙体表面漆膜或壁纸的龟裂则属于是装饰层裂缝。
刮开面层判断如果还是无法判断裂缝种类，可先刮开墙面进一步检查，如果仅漆膜开裂，那就是装饰层裂缝；如果水泥砂浆空鼓、粉砂，说明是抹灰层裂缝；刮开开裂的腻子层后，如果看见板缝，说明是接缝处开裂；如果墙体基体也出现了开裂则属于是结构性开裂
以上这些种类的裂缝中，属1、2和小量的3三种裂缝不属危险，属较大缝宽的3、4且缝宽在发展和5三种则属危险裂缝，但也不是绝对的，需要作现场鉴定分析，如火灾引起重要构件的开裂等。总之判定何种裂缝要与结构的受力状态联系起来分析，所谓“看部位”就是这个意思。

3.   裂缝形式

      3.1. 受弯构件：常见受弯构件有混凝土梁、板，其裂缝形式主要有垂直裂缝、斜裂缝和顺筋裂缝。

3.1.1.   垂直裂缝

主要由弯矩引起，多出现在梁、板构件跨中底部，垂直梁、板侧面发展。

3.1.2.   斜裂缝

一种由剪力引起，一般出现在梁底支座附近（裂缝多数是剪力与弯矩共同作用）由下部开始，沿45°方向向跨中上方发展；另一种由负弯矩和剪力引起，出现在梁、板支座顶面附近，形态为上口大下口小。另外在主次梁交接部位，由于主梁受次梁集中力影响，也出现沿次梁两侧向下斜裂缝。当发生地基不均匀下沉时，混凝土圈梁、框架梁、基础梁皆会出现走向与地基不均匀沉降方向一致的斜向裂缝。

3.1.3.   顺筋裂缝

主要由钢筋锈蚀、氧化铁膨胀所致，出现与梁下部侧面或是底面钢筋部位。以上裂缝引起的破坏形式属于塑性破坏。其特点是事先有明显的变形和裂缝预兆，出现裂缝后人们可以及时采取措施予以补救，危险性相对稍小。此种裂缝是否影响结构的安全，应根据裂缝的位置、长度、深度以及发展情况而定。如果裂缝已趋于稳定，且最大裂缝未超过规定的容许值，则属于允许出现的裂缝，可不必加固。如裂缝出现于受弯构件下列部位：受压区、斜截面、冲切面等，以及后张预应力构件端部局压部位等皆属于结构性裂缝脆性破坏。其特点：事先没有明显的预兆而突然发生，一旦出现裂缝，对结构强度影响很大，是结构破坏的征兆。

      3.2. 受压构件

常见受压构件有砖墙、混凝土柱、混凝土剪力墙。

3.2.1.   砖墙

a “八”字形裂缝：
主要出现在横墙与纵墙两端部，一种裂缝属正八字形的热胀裂缝，随温度升降而变化，其原因是由于屋面板温度变形大于砌体温度变形，产生一定的温度应力，屋面板的推力就传给墙体，并因墙体温度附加应力在房屋两端较大，当拉应力超过砌体抗拉极限时，墙体即出现八字形开裂；
另一种属地基不均匀沉降裂缝，两端沉降小，墙上出现“八”字形裂缝，反之出现倒“八”字。
b 倒“八”字形裂缝：
主要出现在纵横墙两端的窗洞口处，属冷缩裂缝，尤以顶层两端窗洞口处最严重。由于墙体冷缩附加应力在墙体两端较大，当房屋收缩变形大于墙体时，在门窗洞口处产生应力相对集中而导致形成倒八字形裂缝，使墙体开裂。
c 水平裂缝：
多见于顶层横墙、纵墙、“女儿墙”及山墙处。当屋面保温隔热较差，屋面板受热膨胀对墙体产生水平推力，由于墙体在端部收缩要大于中部且砌体抗剪能力较低，使纵横墙与屋盖的接触面上产生水平裂缝。
d 垂直裂缝：
主要出现在窗台墙处、过梁端部及楼层错层外。此种裂缝主要由于温度变化，墙体受到楼板的拉力作用，在门窗洞口处产生应力集中效应而拉裂。
e X形裂缝：
多数沿砌体灰缝开裂，主要受房屋热胀冷缩的反复作用形成，而底层墙体产生的X形裂缝则是由于基础不平整或不均匀沉降引起。

3.2.2.   混凝土柱

a 水平裂缝：
主要出现柱头、柱基部位，由于地基不均匀沉降或是附加弯矩所致。
b 顺筋裂缝：
由于钢筋锈蚀、混凝土碳化所致，并且两者相互影响、恶性循环。
c 纵向劈裂裂缝：
主要出现于柱中部，由于混凝土强度过低或使用超载所致。
d X形裂缝：
此种属地震作用下的剪切型裂缝。

3.2.3.   混凝土剪力墙

混凝土剪力墙裂缝主要有干缩和伸缩裂缝。
a 水平裂缝：
属伸缩裂缝主要在剪力墙上部，一般是由于浇注混凝土较快产生。
b 纵向裂缝:
属干缩、温度应力裂缝，一般较短、较窄，不贯穿墙体。
轴心受压构件一般不出现裂缝，一旦发现受压区混凝土压裂，极有可能为结构性裂缝，预示结构开始破坏，应引起足够重视。

      3.3. 受拉构件

轴心受拉构件在荷载不大时，混凝土就产生裂缝，其特征是沿正截面开始，与钢筋拉力作用线相垂直，各缝间距近似相等。

      3.4. 预应力混凝土空心板

a 横向裂缝：
一般多在板底跨中或支座处，裂缝垂直于板跨，前者由于超载、质量低劣、运输不当等原因所致，后者由于负弯矩所致。
b 纵向裂缝：
可出现于板底或是板面，前者由于空心板板缝灌缝质量不佳所致，后者为施工不当或是混凝土收缩所致。

4.   裂缝的处理方法

      4.1. 墙面结构开裂

【处理方法】
(1) 石膏粉。用腻子刀刮出空隙的宽度，并刮成八字形，外宽里窄。然后用石膏块干粉添堵空隙，填堵深度不小于30~40mm，不需与墙面填平，比墙面低1~1.5mm。
(2) 打磨。刮腻子2~3遍与原有墙面抹平，干后用砂纸打磨平。
(3) 再次涂刷。调墙面涂料，涂料调好后先刷样板，干后与墙面颜色对比，颜色接近，色差不大，再涂刷墙壁。
(4) 形槽钢丝。墙体裂缝如果是大面积出现裂缝的话，将开裂处墙面基底凿成U形，U形槽间距大于20cm以上，并对凿好的基底进行凿毛处理，再挂钢丝网。
(5)  “打补丁”方法。在将墙面基底处理干净后，空隙处刷108胶后贴玻璃布或牛皮便条。或先在墙面上贴上一层的确良布、牛皮纸或报纸，利用纤维的张力，来保证乳胶漆漆膜的完整。
(6) 弹性材料弥补。采用带有弹性的装饰材料。目前，有一种“弹性腻子”可以在一定程度上弥补墙壁裂缝问题。某种墙漆也能起到弥盖墙面细小裂纹的作用。但这些材料本身的“弹性”较小，在裂缝很厉害的墙面上就不起作用了。

      4.2. 接缝处开裂

【处理方法】
建议等整个楼体变形趋于稳定之后修复，短时间之内的修复容易出现反复。

      4.3. 腻子层开裂

【处理方法】
在墙面施工时要注意水泥和砂的配合比，最佳比例是1∶3，配合比不当就会影响墙面的韧性和张力。出现裂缝，可用这种比例的水泥砂浆对墙面的裂缝进行修补。
同时，也可先用尖锐工具将裂缝扩大到一个改锥大小，填入嵌缝石膏并进行打磨找平，贴上网格布或牛皮纸后用腻子进行找平，最后按正常的工序刷漆或贴壁纸都可。

      4.4. 抹灰层开裂

【处理方法】
如果抹灰层出现大面积空鼓，应该敲掉原有抹灰层，重新做一次水泥沙浆的抹灰层，找平后再按正常工序刷漆。不过，这样处理后造价会相对提高。如果只是出现小面积开裂，没有翻砂、空鼓、脱落情况，可以满墙贴的确良布，再按正常工序刷漆。

      4.5. 漆层开裂

【处理方法】
如果只是表面漆膜的龟裂，用细砂纸将裂纹打磨掉，选择颜色相同的墙面漆，重新涂刷就可以。

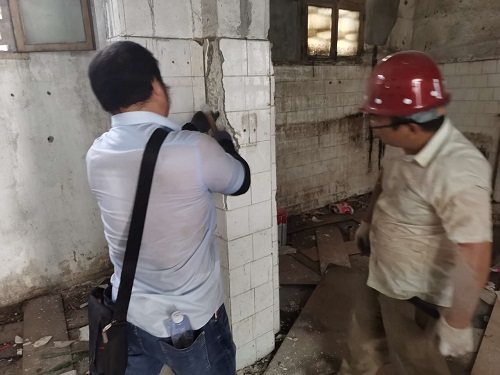

专业检测房屋安全状况，判定您的房屋质量安全，湖北同优竭诚为您服务！
