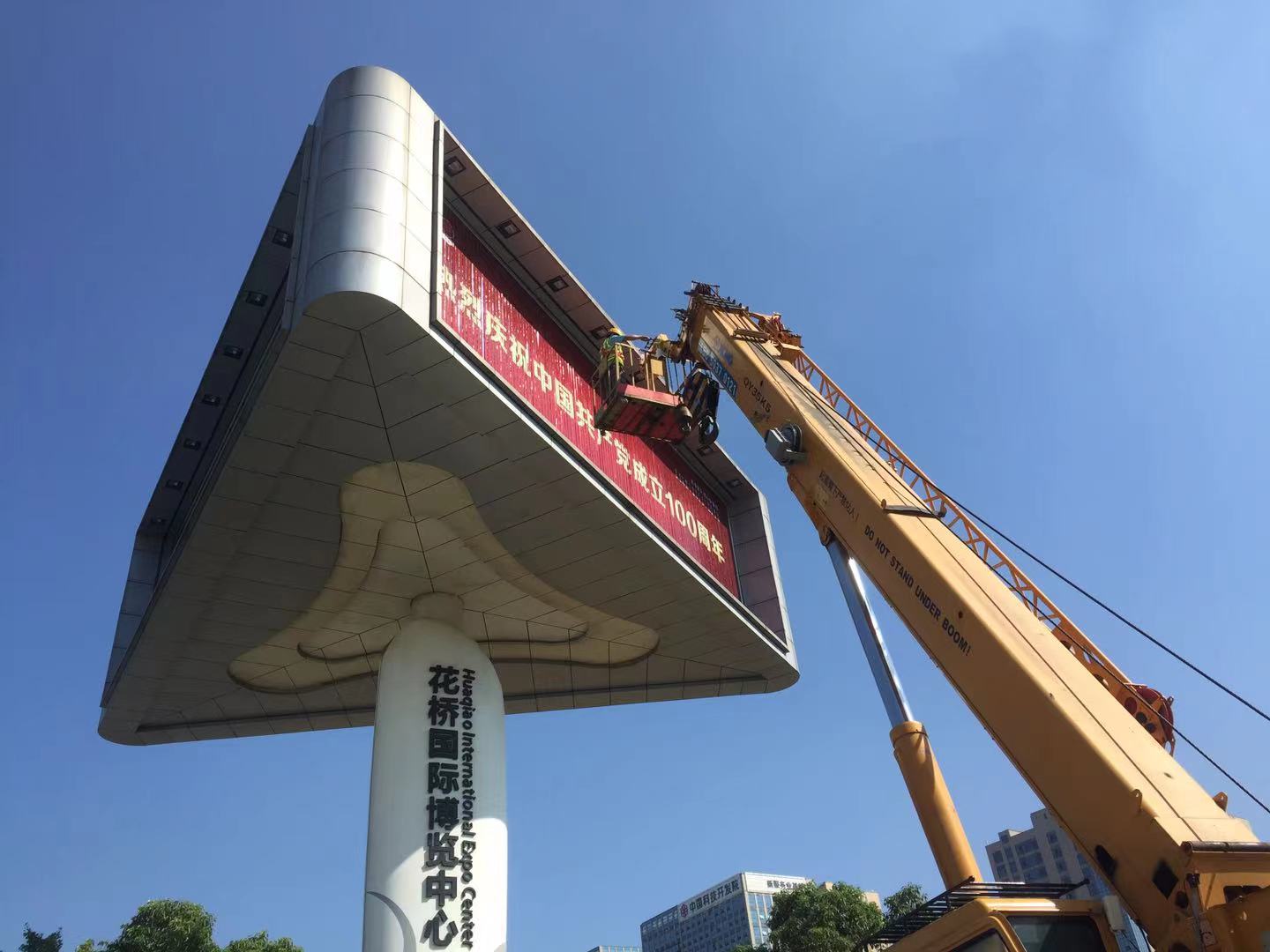

户外钢结构广告牌的结构检测及分析

1.户外钢结构广告牌检测，广告设施现场检查内容

1）确定广告设施的类型：屋顶桁架，钢结构壁挂式广告牌和柱状网格。

2）现场工作有两种情况：无需图纸的现场测量和制图：面板框架尺寸，组件模型，铆钉（螺栓）间距；面板框架尺寸，组件型号，连接方式；面板框架和结构系统，结构与地面屋顶墙的连接方式；图纸成品框架草图的具体尺寸和型号标识清晰可见。 b。有图纸时进行现场验证：区分主要的承力部件和辅助部件，检查所有主要部件的实际结构，连接方式的实际结构和图纸，对辅助部件进行随机检查，并记录与图纸不匹配的结构和构件。

2.测试依据

在户外钢结构广告牌上进行的计算分析，现场检查和其他工作的技术内容，应按照现行国家标准执行：

GB 50009建筑结构荷载规范； GB 50010混凝土结构设计规范； GB50017钢结构设计规范； GB50007基础设计规范； GB50011《建筑抗震设计规范》； GB50204《混凝土结构工程施工质量验收规范》； GB 50205钢结构工程施工质量验收规范; CECS 148户外广告设施钢结构技术规范； GB 50057建筑防雷设计规范； GB / T50344建筑结构试验技术标准。

3.检查承载能力

施加在户外钢结构广告牌上的效果可以分为永久效果和可变效果。永久影响包括结构自重，广告牌或固定设备（照明设备）的自重，操作平台的自重，地板到天花板的广告牌的土壤重量，土壤压力和地基变形。可变载荷包括风载荷，结冰载荷，雪载荷，安装和维护载荷，频繁的地震作用，温度变化等。在检查广告牌时，主要考虑风载荷和结构自重。

使用SAP2000基于现场检查数据对结构进行建模，并考虑到结构构件的重要性系数，基本风压，地震烈度和所考虑的荷载组合。根据分析结果，提出整改措施。

4.问题与整改意见

4.1通过对广告牌主要问题的检测与分析

1）结构体系：部分斜支撑和侧支撑横拉杆的刚度和稳定性，细长比不符合要求，传力系统不合理，已开发出一些主要的受力构件

产生变形；一些组件不符合要求。 2）连接：焊缝的质量是根据三级考虑来考虑的。不符合要求。焊缝中有渗漏和底部填充物，焊缝未清除，焊缝开裂，焊缝分离。 b。面板和结构通过铆钉连接，铆钉松动，脱落，距离过大，杆与角撑板之间的连接不符合规格。 C.角钢与螺栓的连接不当，角钢与钢板的连接不规范。根据有关规定，严禁在屋顶广告牌支架上使用摩擦式膨胀螺栓，部分广告牌用螺栓连接。 3）防锈：杆表面被腐蚀，角钢和接头处的防锈漆被部分剥落。一些组件被严重腐蚀。螺栓的防锈措施不足。 4）防雷，电路：无防雷接地；电源线部分裸露并缠绕在面板框架上，配电箱安装在广告牌的面板上，霓虹灯控制器安装在面板上。

4.2整改建议

1）结构系统：应使用合理的方法来检测结构系统，处理不合理的组件，为不符合要求的组件更换或添加杆；

使其符合规格要求。对于变形的主要受力部件和不符合要求的部件，应予以纠正甚至更换。

2）连接：应重新焊接有明显缺陷的焊缝。角钢和螺栓的连接方式正确。角钢和钢板的连接方式正确。根据相关规定，严禁在屋顶广告牌支架上使用摩擦式膨胀螺栓，而应使用合格的化学锚固螺栓和种植杆代替。焊条与角撑板之间的焊缝应有明显缺陷，应予以修理；如果两腿之间的距离太大，则应焊接填充物；如果铆钉间距太大或脱落，则应修理。

3）防锈剂：如果防锈剂脱落，则对棒状防锈剂进行补漆。对于严重腐蚀的棒，将其卸下，并定期对组件进行防锈措施。

4）防雷和电路：裸露的电线应使用额外的套管进行保护；配电箱应单独处理，安装在面板上时有潜在的安全隐患；霓虹灯控制器应进行湿气处理。

5其他问题

由于广告牌的混乱管理和多头管理的存在，以下是对从批准到制作户外钢结构广告牌的过程的分析和解释：

1）没有经过政府有关部门的批准，没有仔细研究和证明它是否影响交通，是否影响城市的美丽，应采用的广告牌的适当结构以及由于其位置和形状可能造成的危害广告牌影响驾驶员和行人的视线，并造成交通事故。

2）业主雇用施工队进行施工。根据他自己的想法，几乎没有合理的设计。

3）不能保证施工队的施工质量，没有工作证明或技术员证明。

4）一些广告牌图纸是由正规的设计院设计的，但施工过程中并不严格按照图纸进行施工，缺少零部件会导致受力不均，改变设计的受力结构。对于非法的广告牌设计图，应进行严格的力分析。
