户外广告牌检测标准

户外广告牌检测 户外广告业务近几年在市场迅速发展。这种“迅速”不仅体现在行业规模短时间之内的不断扩大上，还体现在新兴户外媒体形式的“快速”推出及被市场认可、接受。而“迅速”发展的同时，也伴随着很多问题。城市空间越来越狭窄，户外广告牌越来越高或者坐落在屋顶。这些户外广告牌大多是钢结构，容易遭到雨水的侵蚀，在夏日狂风暴雨下，特别容易倒塌，对周边建筑造成损害。
一、检测范围
1. 基础检测
基础检测包括：广告牌钢柱表面油漆剥落与锈蚀情况，柱脚锚栓螺母、螺母与锚杆拧紧等情况，广告牌桁架杆件油漆剥落与锈蚀情况，广告牌的轴网尺寸，钢柱壁厚度等。
2.材料检测
材料检测包括：混凝土柱强度检测和钢结构性能检测。

3.连接质量与性能检测
广告牌连接质量与性能检测包括：焊接连接、焊钉连接、螺栓连接和高强螺栓连接等。
4.广告牌倾斜检测
使用全站仪，按照变形测量中投点法的有关规定，测量广告牌钢柱顶部相对于底部的偏移值。
5.广告牌动力特性
对广告牌进行动力测试，得到振动的频率、振幅等，分析广告牌与周边建筑之间的动力特性。
6.广告牌结构荷载试验

对于大型复杂钢结构体系，可进行原位非破坏性实荷检验，直接检验结构性能。

二、广告牌检测过程

(一)现场检测前的准备工作

1、明确项目检测目的和要求，现场踏勘检测广告牌，与相关人员交流沟通，初步了解广告牌特点及检测实施难易程度。

2、调取检测广告牌结构设计图纸、及修缮改造历史等资料，如没有结构图纸将进行现场勘察初步绘制广告牌结构示意图。

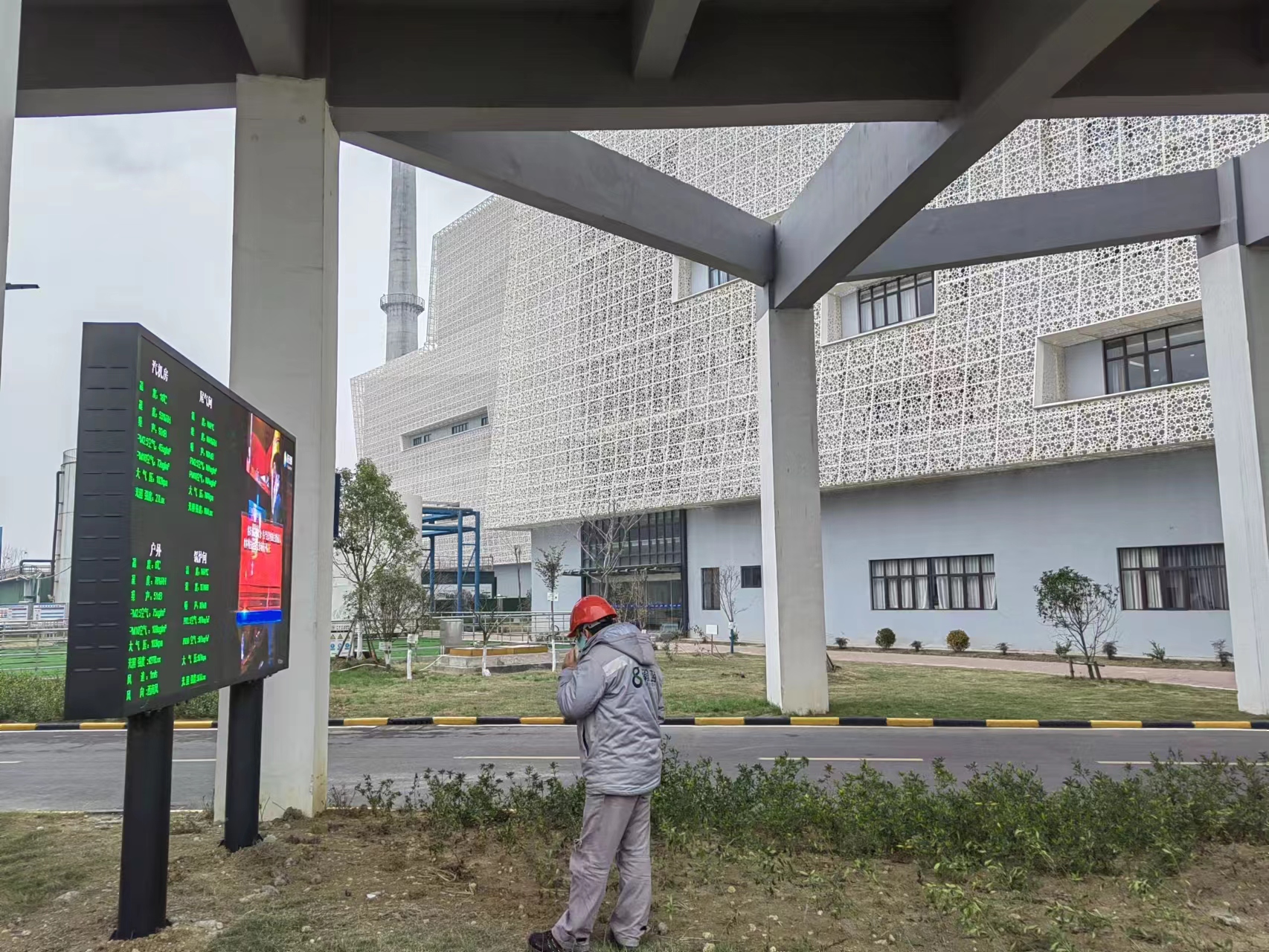

(二)现场检测

1、广告牌测绘：现场对广告牌的结构进行测绘，绘制或复核广告牌的结构图。

2、广告牌钢结构整体变形测量：采用TCR1202型全站仪对广告牌钢结构的立柱进行倾斜率测量。

3、广告牌完损状况检测：全面普查广告牌损伤状况，如承重构件裂缝与变形、装饰损伤、地脚螺栓按照缺陷检测，并检查螺栓和墙面的连接情况，看是否存在松动、变形、脱落、错位、剪断、延迟断裂和损伤情况等;以文字、照片、图示等方式完整记录损坏的部位、范围及程度等情况，区分结构性损伤与非结构性损伤。同时与相关单位沟通交流，查询广告牌历史，确认广告牌现在使用荷载情况。

4、广告牌与主体结构连接性能检测：现场需对广告牌与主体结构连接性能检测，检查螺栓的型号、尺寸、预埋深度以及和主体结构的连接部位。对于焊接部位可以采用无损探伤的方式进行检测。

5、广告牌钢结构钢材材料强度检测：根据广告牌钢结构的现场实际情况，采用布氏硬度计，参照《金属布氏硬度第1部分：试验方法》(GB/T231.1-2009)和《黑色金属硬度及强度换算值》(GB/T1172-1999)进行钢结构强度现场抽样检测，构件、节点及连接的锈蚀处，应查明锈蚀深度或板件厚度减少的程度，以及锈坑、锈烂的状况及范围。
