房屋裂缝检测

关于房屋裂缝的检测

裂缝检测就是裂缝现状检查，通过现状检测并绘制裂缝分布图，为进行裂缝分析和危害性评定提供依据。

裂缝外观检测常用的仪器有刻度放大镜、裂缝对比卡等，裂缝深度主要采用超声波法探测或直接钻芯法检测。检测的一般步骤如下：

01 绘制裂缝分布图

先画出产生裂缝构件的形状， 然后将裂缝的位置、长度标于图上，并对每条裂缝进行编号和注明裂缝出现时间。

为便于研究分析，裂缝图应根据构件逐一绘制展开图，并在图上标明方位。当裂缝数量较多时，可在构件有裂缝的表面画上方格，方格尺寸依据构件的大小以200- 500mm 为宜，在裂缝的一侧用毛笔或粉笔沿裂缝画线，然后依据同样的位置翻样到记录本上，对于特殊形状的裂缝还要拍照和摄像。

02 测定裂缝宽度

测定时把裂缝全长分为四等分，中央点和两端，以及中央点和中间的第三分点。测定裂缝方向上的垂直宽度，使用带有刻度的显微镜，将刻度与缝口垂直，量出缝口宽度，记下读数并标于图上。

也可以采用裂缝卡通过放大镜估计裂缝宽度，但这种方法误差较大。裂缝长度可用钢尺测量，在裂缝的端部要有标志，标上年月日，以观测裂缝的发展。

在测定裂缝长度和宽度的同时，须同时确认保护层厚度，保护层混凝土厚度不宜用錾凿开时，可用钢筋探测器找出其厚度。

03 测定裂缝深度

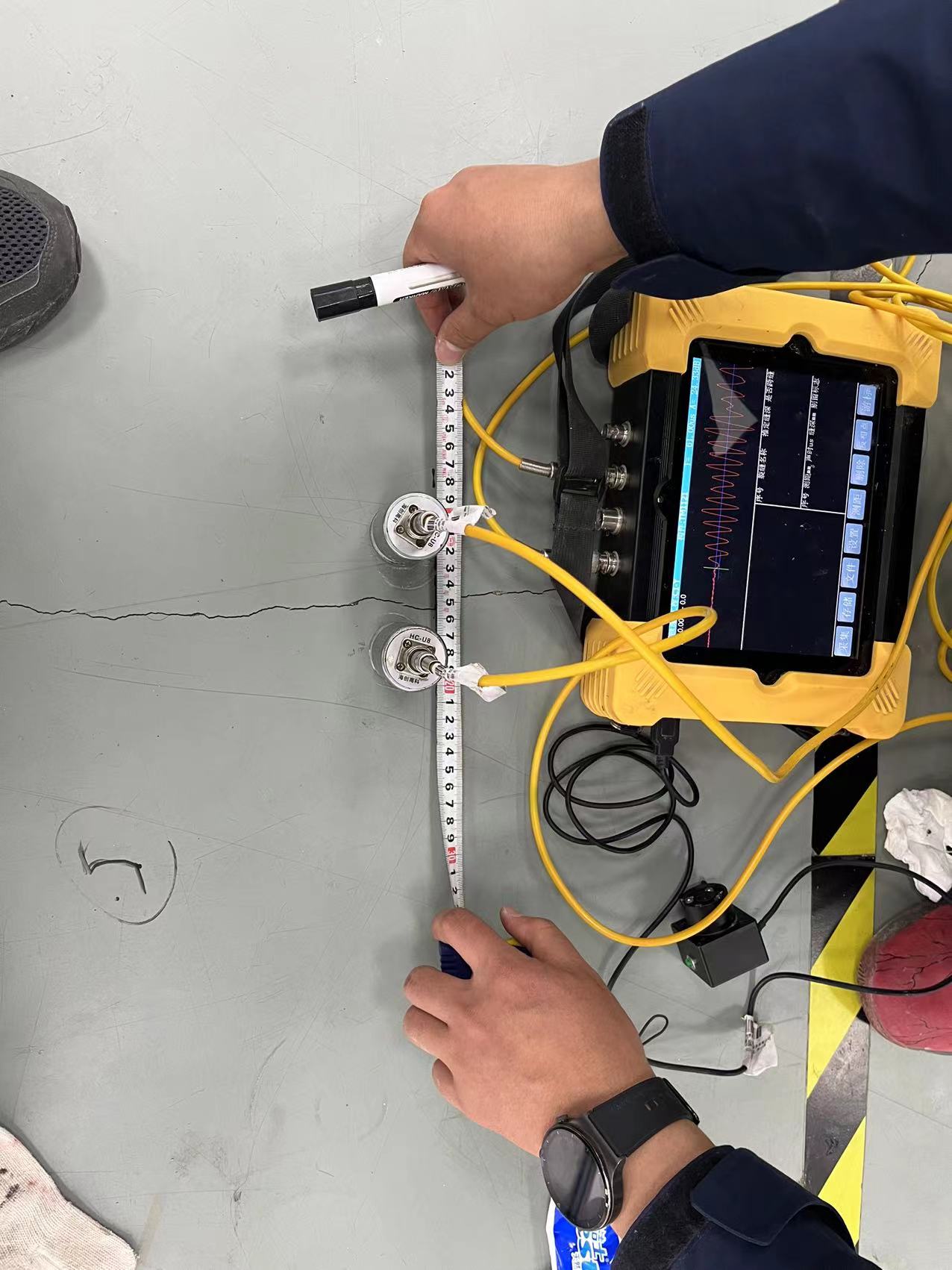

检测裂缝的深度通常用超声波法，通过所测得的声时与探头之间的关系推算出裂缝的深度。

用超声波测试裂缝深度，要在避开钢筋的位置上进行，且仅对一些受力裂缝比较合适，因为这种裂缝两边的混凝土一般是完全分离的。如果两边的混凝土并未完全分离，用超声波检测是不太准确的。

对于裂缝不深且其走向大致成一直线的构件，可以采用直接取芯的方法进行检测。

这种方法是在有裂缝的位置，沿深度方向钻取混凝土芯样，这样可以在芯样侧面直接测量裂缝深度，其缺点是对构件有一定的破损。
