*广告牌钢结构检测

作者：钧测检测鉴定   发布时间：2018-03-26 00:00:00　人气：21

广告牌钢结构检测

1 委托单位

委托单位：*****广告有限公司
工程地址：武汉市武昌区*****

2 项目名称

*****广告牌钢结构检测

3 现场检测日期

2017年9月18日

4 检测目的、范围和内容

*****广告牌钢结构位于武汉市武昌区*****，该户外广告牌钢结构安装于2013年，已使用4年有余，根据户外广告牌钢结构相关技术规程，为保证钢结构安全及其正常使用，需进行安全检测，为此，****广告有限公司特委托湖北同优对该广告牌钢结构进行质量检测并提出检测结论。
根据户外广告牌安全检测的相关规定，针对受检钢结构的特点和实际状况，本次检测鉴定的主要内容包括：
（1）钢结构布置的调查和测绘。
（2）钢结构材料强度检测。
（3）钢结构构件变形情况检测。
（4）钢结构损伤情况调查。
（5）钢结构安全性分析。
（6）检测鉴定结论及处理建议。

5 广告牌钢结构布置的调查与测绘

****广告有限公司委托受检的*****户外广告牌钢结构设计图纸遗失，设计和施工安装单位不详，安装竣工时间为2013年。为此，首先对该广告牌钢结构情况进行调查与测绘。
*****户外广告牌为落地广告牌，由面板结构、立柱和基础组成，采用轻型钢结构。现场采用5m钢卷尺和手持式激光测距仪量测立柱间距、面板高度及各钢构件布置等；采用钢卷尺和游标卡尺量测立柱、横梁及斜撑构件尺寸。
经现场实测的户外广告牌钢结构测绘图纸参见附件1附图2~5。

6 广告牌钢结构概况

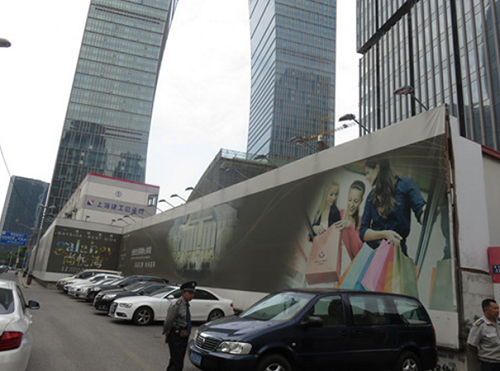

*****广告牌为户外落地广告牌，设立于浦东区*****施工工地外围墙部位，分两部分，均呈带状分布，总长约为420m和650m，见图1.1。广告牌总高度约为5.40m，离地高度为0.3m或0.5m。广告牌顶部每隔2.4m设有探照灯。

图1.1 广告牌总平面示意图
*****户外广告牌由面板结构、立柱和基础组成，采用轻型钢结构。立柱采用门式立柱，由两根钢柱和数根横梁与斜撑组成，各立柱间距为2.4m。各钢构件截面均采用薄壁方钢管，截面尺寸为60×60×3.5 mm、80×80×4 mm和100×100×4 mm。根据立柱钢柱支座位置不同以及横梁和斜撑布置的差异，钢立柱分为A型、B型、C型和D型等四类（详见附件1附图2~5）。各柱柱脚采用6根∅25锚栓呈两排均匀布置，柱脚锚板截面尺寸为250×220×18mm。

7 广告牌钢结构钢材材料强度检测

根据广告牌钢结构的现场实际情况，采用布氏硬度计，参照《金属布氏硬度第1部分：试验方法》（GB/T231.1－2009）和《黑色金属硬度及强度换算值》（GB/T1172－1999）进行钢结构强度现场抽样检测（测点布置详见附件1附图1），钢构件的强度满足Q235钢材性能要求。广告牌钢构件强度检测结果见表7.1。
表7.1 广告牌钢构件硬度测结果
项目名称 硬度 试样编号 如下
试样材质 Q235 历史使用情况 ——
检验日期 2015年9月12日 热处理状态 ――
执行标准 GB/T17394－1998 腐蚀溶液 4％硝酸乙醇溶液
检验项目 布氏硬度（HB)
检测钢柱位置：I区1#  I区5#  I区7#  II区2#  II区5#
检测结果
硬度检测结果未见明显异常。硬度测试值如下（HB）：
    I区1#：147、146、148、134、143、153、157、157、147、153
    I区5#：145、152、148、144、147、148、158、143、131、149
    I区7# ：132、144、143、142、156、148、143、137、147、155
    II区2#：151、151、158、157、158、135、148、141、144、146
    II区5#：153、162、158、147、145、141、144、142、144、145
备注：无

8 广告牌钢结构构件变形情况检测

为明确广告牌钢结构目前实际倾斜情况，现场采用TCR1202+R400型全站仪对广告牌钢结构的立柱（测点布置详见附件1附图1）进行倾斜率测量。测量结果如表8.1所示：
表8.1 广告牌钢结构立柱倾斜测量结果
序号 柱位置 X向倾斜
（mm）		 Y向倾斜（mm） 测量高度（mm） X向倾斜率（‰） Y向倾斜率（‰） 限值
1 I区1# +15 +18 3365 4.46 5.35 4.0‰
2 I区2# +3 +11 3315 0.91 3.32
3 I区3# +4 +17 3312 1.21 5.13
4 I区4# +7 -5 4643 1.51 -1.08
5 I区5# +5 +21 4484 1.12 4.68
6 I区6# +19 -18 5353 3.55 -3.36
7 I区7# +19 +18 4142 4.59 4.35
8 I区8# +3 +4 4650 0.65 0.86
9 I区9# +9 +9 3434 2.62
62		 2.62
10 II区1# +18 +17 3309 5.44 5.14
11 II区2# -17 18 3281 -5.18 5.47
12 II区3# +12 -4 3144 3.82 -1.27
13 II区4# +10 +8 3319 3.01 2.41
14 II区5# +5 +24 4120 1.21 5.82
15 II区6# -6 -11 4059 -1.48 -2.71
备注：（1）X为立柱平面内方向，Y为平面外方向（“+”为前、左，“-”为后、右）；
（2）倾斜检测结果包含施工误差。

由表8.1检测结果可以得出，广告牌各柱平面内倾斜率在0.65~5.44‰之间，平面外倾斜率在0.86~5.35‰之间，绝大多数测点倾斜率均小于《建筑地基基础设计规范》（GB50007-2011）中规定的整体倾斜4.0‰的限值（注：柱倾斜率测量包含施工误差），个别柱倾斜值超过4.0‰，可能与现场安装误差有关。

9 广告牌完损检测

为明确受检广告牌钢结构完损状况，现场对受检广告牌建筑结构进行了完损检测。根据现场检测结果，广告牌钢结构柱脚螺栓、梁柱连接节点以及个别钢构件存在轻微锈蚀（照片13、14）；个别钢立柱与面板横梁连接存在安装偏位现象（照片15）；广告牌面板多处存有开裂、腐朽现象，个别面板与面板横梁脱开，且多处广告牌喷绘布有撕裂痕迹（照片11、12、16、23）；其他未见明显损伤情况。
现场采用观察检测和渗透探伤检查对广告牌钢结构的焊缝进行检测，经检测钢构件的连接焊缝饱满，无漏焊少焊、无裂缝和焊瘤等明显缺陷（照片24）。
现场检测未发现避雷接地系统。

10 广告牌安全性分析

根据现场调查和检测资料，对该广告牌钢结构进行安全性计算。
10.1 计算参数
基本风压取0.55kN/m2，地面粗糙度为C类。
根据《建筑结构荷载规范》（GB50009-2012）及现场调查结果，具体荷载取值如下：
（1）活荷载：取0.5kN/m2
（2）恒荷载：取0.3kN/m2
10.2 建模计算
本工程采用PKPM系列STS计算软件对该广告牌钢结构进行验算，按实测结构布置及构件截面尺寸进行建模计算，计算模型见图10.1。钢材钢号取Q235。

图10.1 *****广告牌钢结构计算模型
验算结果表明，*****广告牌钢结构在上述设计荷载作用下，钢支架柱顶最大位移为3.7mm，经核算，支柱计算位移值小于《钢结构设计规范》（GB50017-2003）中规定的限值l/400。广告牌钢结构各钢构件应力比范围在0.01~0.73之间，满足结构安全性要求。
综上，*****广告牌钢结构在正常荷载下满足安全与使用要求。鉴于现场个别钢构件局部存在安装偏差情形，按有效截面减小考虑安装偏差影响，经验算满足原荷载使用要求。
11 检测结论和建议
11.1 检测结论
（1）经检测，受检广告牌钢结构主体结构基本完好，无明显结构损伤，能满足正常荷载下的安全使用要求。
（2）广告牌钢结构构件强度满足Q235钢材性能要求。
（3）广告牌各柱平面内倾斜率在0.65~5.44‰之间，平面外倾斜率在0.86~5.35‰之间，大多数测点倾斜率均小于《建筑地基基础设计规范》（GB50007-2011）中规定的整体倾斜4.0‰的限值（注：柱倾斜率测量包含施工误差），个别柱倾斜率超过4.0‰，可能与现场安装误差有关。
（4）广告牌钢结构柱脚螺栓、梁柱连接节点以及个别钢构件存在轻微锈蚀，其对结构整体承载力不造成影响，但影响结构耐久性。个别钢立柱与面板横梁连接存有偏位现象，存在较大安装偏差，对结构局部承载力有一定削弱。广告牌面板存在开裂、腐朽以及广告牌喷绘布有撕裂等现象，该类损伤不涉及结构安全性，但影响正常使用，并存有非结构性安全隐患。现场检测未发现其他明显损伤情况。现场检测钢构件的连接焊缝饱满，无漏焊少焊、无裂缝和焊瘤等明显缺陷。现场检测未检测到避雷接地系统。
11.2 建议
（1）建议对柱脚螺栓和钢构件锈蚀，进行必要的除锈和防腐处理（委托方现场处理情况及处理结果详见照片25~28）。
（2）建议对有损坏的广告牌面板和广告牌喷绘布进行必要的修复处理，必要时可予以替换更新。
（3）建议补充增设避雷接地系统，以保证广告牌正常使用。
（4）在后续使用中，尤其在大风季节，应对广告牌进行定期检查维护，发现异常情况应及时检测鉴定。

12 主要技术依据

（1）《户外广告设施钢结构技术规程》（CECS148-2003）
（2）《建筑结构检测技术标准》（GB/T 50344-2004）
（3）《工程测量规范》（GB 50026-2007）
（4）《建筑结构荷载规范》（GB50009-2012）
（5）《建筑变形测量规范》（JGJ 8-2007）
（6）《钢结构工程施工质量验收规范》 （GB50205-2001）
（7）《金属布氏硬度第1部分：试验方法》（GB/T231.1－2009）
（8）《黑色金属硬度及强度换算值》（GB/T1172－1999）
